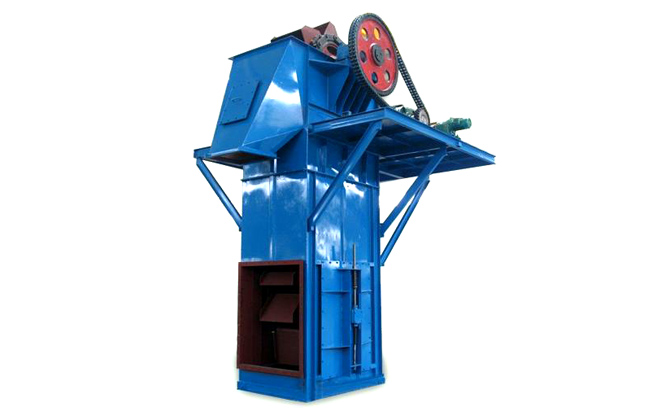

鏈斗式提升機

鏈斗式提升機包含板鏈斗式提升機和環鏈斗式提升機兩種,可以提升一般粉狀、粒狀和塊狀物料,也可以提升磨琢性大的物料,封閉式提升,不會有粉塵污染.

全國統一銷售熱線0373-268 2333

免費獲取報價

產品介紹

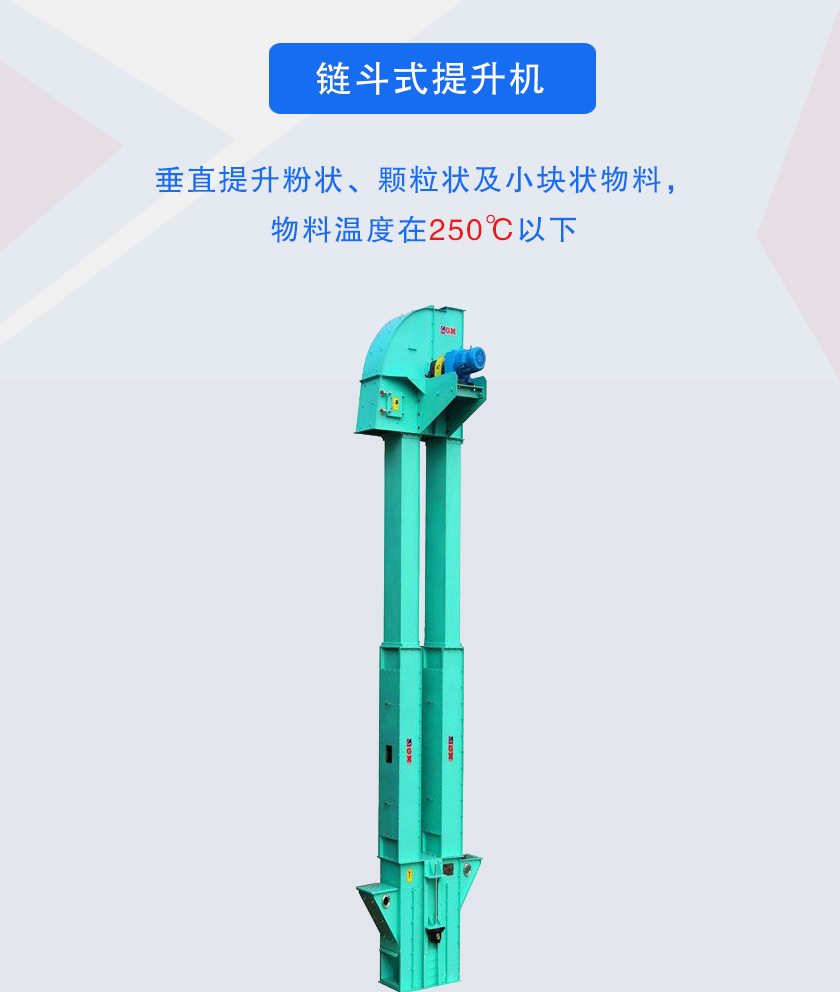

鏈斗式提升機主要是采用板鏈或者是環鏈進行輸送提升的設備，用于垂直提升粉狀、顆粒狀及小塊狀物料，物料溫度在250℃以下。

產品分類

鏈斗式提升機主要分為板鏈斗式提升機和環鏈斗式提升機兩種。

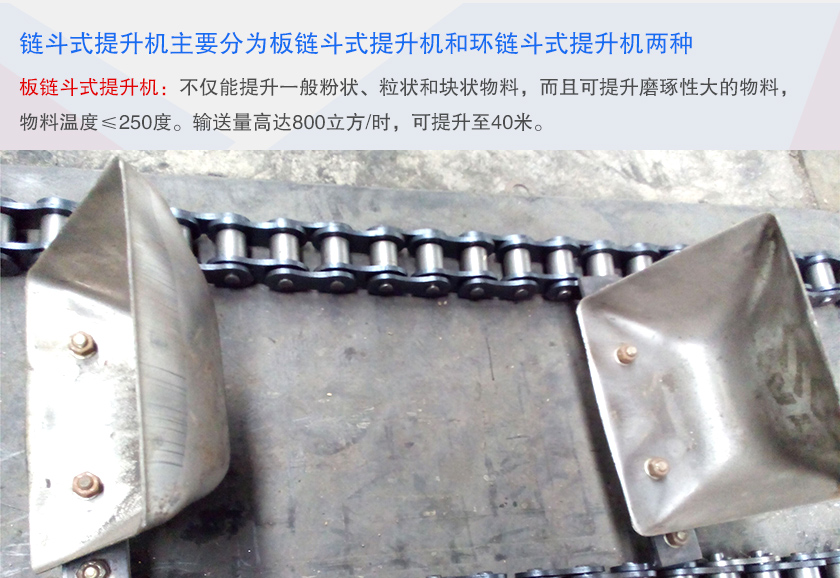

板鏈斗式提升機采用板式鏈條作為牽引構件，為自流式裝料，重力式卸料，提升范圍廣，不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料，物料溫度≤250度。鏈條是優質合金鋼高強度板式鏈條，耐磨可靠，驅動部分采用硬齒面減速機，運行平穩，輸送量高達800立方/時，可提升至40米。

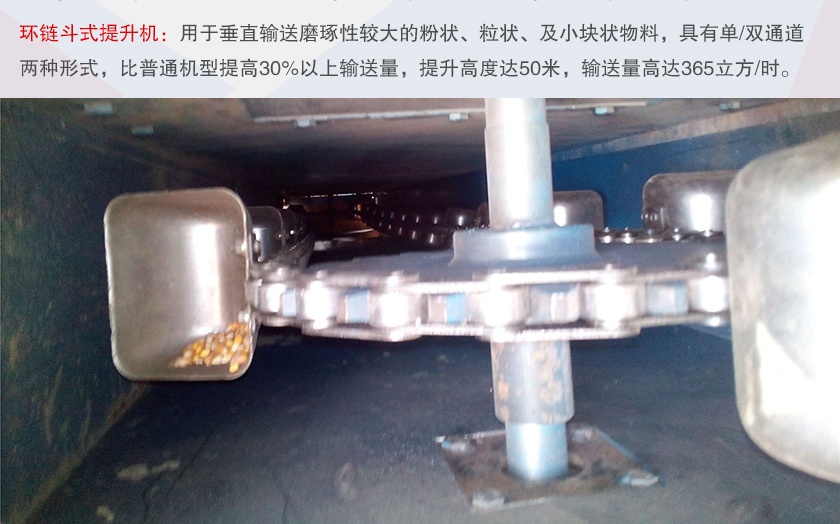

環鏈斗式提升機采用圓環鏈條作為其牽引構件，主要用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，具有單/雙通道兩種形式，比普通機型提高30%以上輸送量，提升高度達50米，輸送量高達365立方/時。

行業應用

鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料，如糧食、煤、水泥、碎礦石等，廣泛應用于食品、醫藥、化工、冶金、建材以及糧倉、港口碼頭等行業。

突出優勢

1、采用的流入式喂料系統，可以在機械運行過程中，使得物料提升時幾乎無回料和挖料現象，減少無效功率；

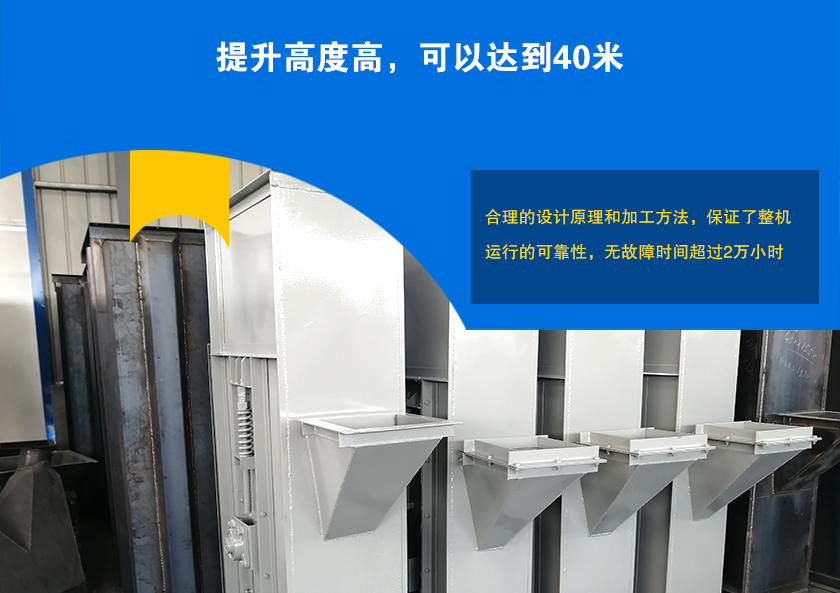

2、提升高度高，可以達到40米；

3、合理的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時；

4、密封性好，環境污染少；

5、垂直方向輸送物料，因而占地很小，可以有效節省空間。

細節與結構

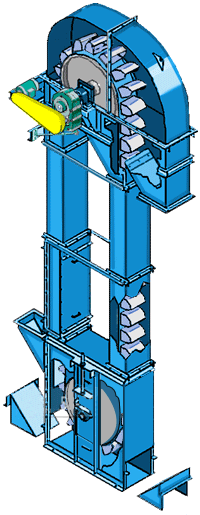

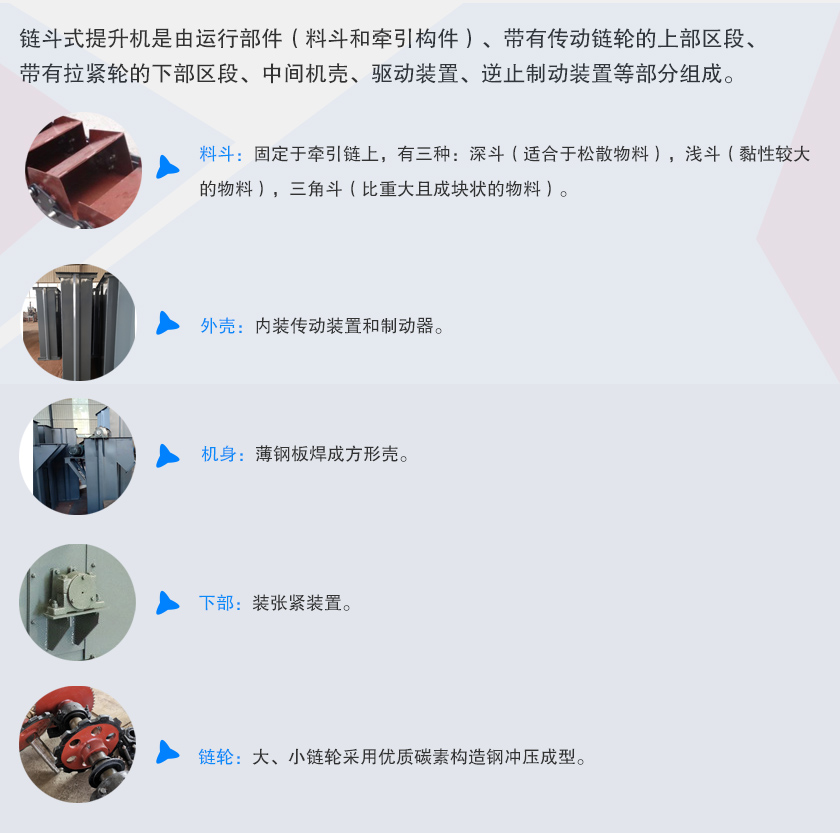

鏈斗式提升機是由運行部件（料斗和牽引構件）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等部分組成。

料斗：固定于牽引鏈上，有三種：深斗（適合于松散物料），淺斗（黏性較大的物料），三角斗（比重大且成塊狀的物料）。

外殼：內裝傳動裝置和制動器。

機身：薄鋼板焊成方形殼。

下部：裝張緊裝置。

鏈輪：大、小鏈輪采用優質碳素構造鋼沖壓成型。

工作原理

鏈斗式提升機料斗把物料從下面的儲藏中舀bai起，隨著輸送帶或鏈提升到頂部，繞過頂輪后zhi向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

技術參數

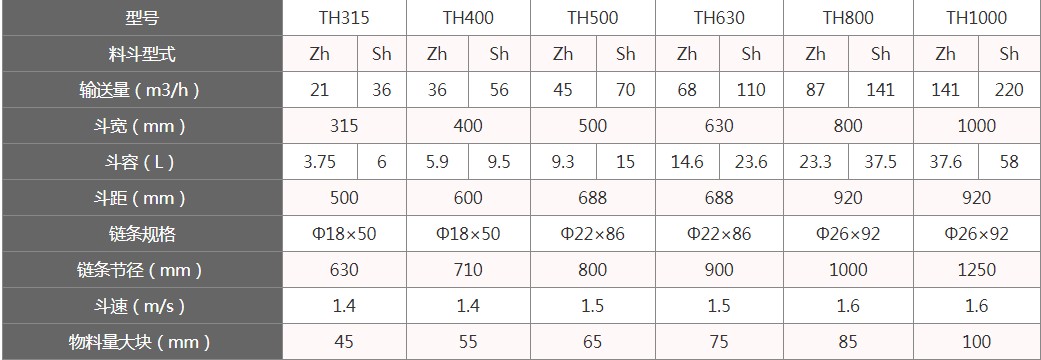

板鏈斗式提升機參數

環鏈斗式提升機參數

注意：

1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

2、TH型斗提機料斗用途：

Zh—中深斗：輸送濕粘性物料，如糖、濕細沙等。

Sh—深斗：輸送重的粉狀至小塊狀物料，如水泥、砂、煤等。

3、HL型斗提機料斗的用途：

Q—淺圓底料斗：輸送潮濕、易結塊、難拋出的物料，如濕沙、濕煤等。

S—深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。
